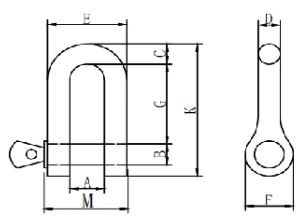

| 치수 | 공칭 크기 (인치) | 작업 하중 한계 (t) | 각 부품의 치수 (mm) | ||||||||
| A | B | C | D | E | F | G | H | N | |||
 |
3/16 | 0.33 | 9.65 | 6.35 | 22.4 | 4.83 | 15.24 | 14.2 | 37.3 | 24.9 | 4.83 |
| 1/4 | 0.5 | 12 | 8 | 28 | 6.35 | 19.8 | 15.5 | 46.7 | 32.5 | 6.35 | |
| 5/16 | 0.75 | 13 | 10 | 31 | 7.87 | 21.3 | 19.1 | 53.1 | 37.3 | 7.87 | |
| 3/8 | 1 | 17 | 11 | 37 | 9.65 | 26.2 | 23.1 | 63.2 | 45.2 | 9.65 | |
| 7/16 | 1.5 | 19 | 13 | 43 | 11.2 | 29.5 | 26.9 | 73.9 | 51.6 | 11.2 | |
| 1/2 | 2 | 21 | 16.0 | 48 | 12.7 | 33.3 | 30.2 | 83.3 | 58.7 | 12.7 | |
| 5/8 | 3.25 | 27 | 20 | 60 | 16.0 | 42.9 | 38.1 | 106 | 74.7 | 17.5 | |
| 3/4 | 4.75 | 32 | 23 | 71 | 19.1 | 50.8 | 46.0 | 126 | 88.9 | 20.6 | |
| 7/8 | 6.5 | 37 | 26 | 84 | 22.4 | 57.9 | 53.1 | 148 | 102 | 24.6 | |
| 1 | 8.5 | 43 | 29 | 95 | 25.4 | 68.3 | 60.5 | 167 | 119 | 26.9 | |
| 1-1/8 | 9.5 | 46.0 | 32 | 108.0 | 28.7 | 73.9 | 68.3 | 190 | 131 | 31.8 | |
| 1-1/4 | 12 | 52 | 36 | 119 | 32.8 | 82.6 | 76.2 | 210 | 146 | 35.8 | |
| 1-3/8 | 13.5 | 57 | 39 | 133 | 36.1 | 92.2 | 84.1 | 233 | 162 | 38.1 | |
| 1-1/2 | 17 | 60 | 42 | 146 | 38.9 | 98.6 | 92.2 | 254 | 175 | 41.1 | |
| 1-3/4 | 25 | 73 | 52 | 178 | 46.7 | 127 | 106 | 313 | 224 | 57.2 | |
| 2 | 35 | 83 | 58 | 197 | 52.8 | 146 | 122 | 347 | 258 | 61.0 | |
| 2-1/2 | 55 | 105 | 71 | 267 | 68.8 | 184 | 145 | 455 | 324 | 79.5 | |
1. 사용 지침
1. 리프팅 링을 사용할 때 허용 최대 각도는 120°이며, 아래 그림 1을 참조하십시오.
2. 볼트나 금속봉은 핀 대신 사용하는 것이 금지됩니다.
3. 샤클 본체에는 측면 굽힘 모멘트가 가해져서는 안 되며, 즉 하중 지지 능력은 샤클 본체의 평면 내에 있어야 합니다. 그림 3을 참조하십시오.
4. 올바르게 사용하십시오; 과부하 사용은 엄격히 금지됩니다.
5. 샤클이 와이어 로프 슬링과 함께 결합하여 묶는 장비로 사용될 경우, 묶는 방법은 그림 2와 같아야 합니다.
2. 폐기 기준
1. 샤클과 핀은 녹이 발생하거나 마모가 공칭 치수의 10%를 초과한 경우 폐기해야 합니다.
2. 샤클의 어느 부분에서든 눈에 보이는 균열, 갈라짐 또는 결함 검사 결과 발견된 경우 폐기해야 합니다.
3. 샤클이 눈에 띄게 변형되었으며 핀이 회전하지 못하는 경우 폐기해야 합니다.

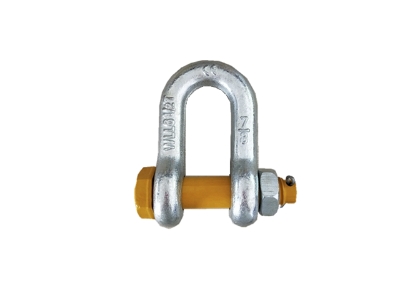

제품 전시

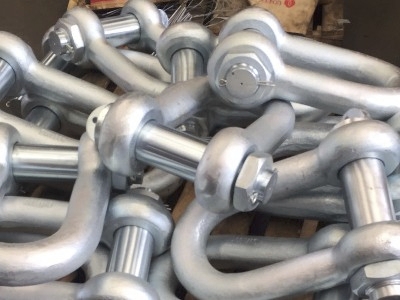

가공

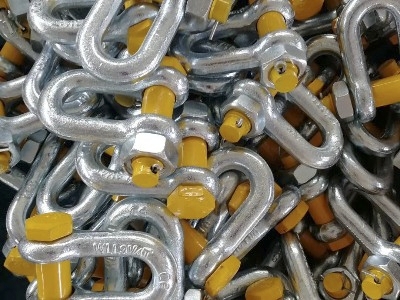

반제품
