Abstrakt
Prasowane linowe zaczepy są kluczowymi elementami podnoszenia w aplikacjach przemysłowych, wykonywane poprzez hydrauliczną kompresję tulei na pętle linowe. Ten przewodnik obejmuje zasady ich konstrukcji, specyfikacje techniczne, międzynarodowe standardy bezpieczeństwa (ISO 4878, ASME B30.9, EN 13414) oraz wymagania dotyczące zgodności dla profesjonalistów zajmujących się zakupami, którzy szukają niezawodnych rozwiązań do żurawi.

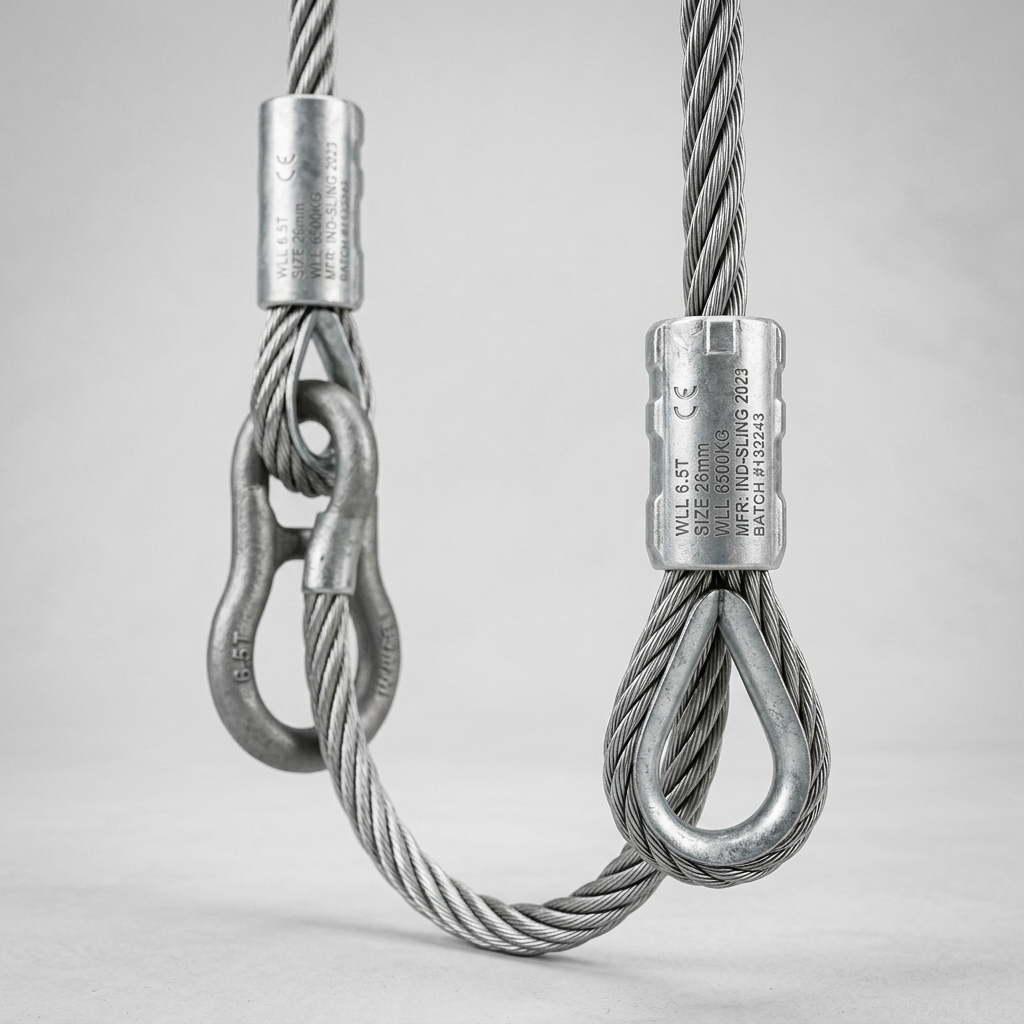

Konstrukcja i proces produkcji prasowanych linowych zaczepów
Technologia prasowania tulei i kontrola jakości
Integralność konstrukcyjna linowego zaczepu zależy przede wszystkim od procesu prasowania tulei. W przeciwieństwie do złącz spawanych lub mechanicznie połączonych, prasowany linowy zaczep wykorzystuje hydrauliczną kompresję, aby stworzyć trwałe połączenie mechaniczne między tuleją a pętlą liny. Podczas produkcji, kontrolowane ciśnienie promieniowe – zwykle pomiędzy 1500 a 3000 bar – jest stosowane, by deformować tuleję w struny liny, zapewniając pełną dystrybucję obciążenia i długotrwałą stabilność.
Kontrola jakości rozpoczyna się od ścisłych sprawdzeń kompatybilności materiałów. Tuleje muszą równoważyć plastyczność i twardość, aby zapewnić odpowiednią deformację bez pęknięć czy przedwczesnego zużycia. Tuleje aluminiowe (zwykle 6061-T6 lub wyższe) są powszechnie używane z ocynowanymi linami stalowymi w środowiskach korozji, natomiast tuleje stalowe (minimalna granica wytrzymałości na rozciąganie 370 MPa) są preferowane w aplikacjach z linowymi zaczepami o wysokich obciążeniach, gdzie wymagana jest maksymalna siła utrzymywania. Stosunek kompresji – określany jako zmniejszenie średnicy tulei – musi być kontrolowany w granicach 8–12%, aby uniknąć niedostatecznej kompresji (ryzyko ześlizgnięcia) lub nadmiernego ściskania (uszkodzenie struktury rdzenia liny).
Niezerowe badania są niezbędne do zapewnienia niezawodności. Inspekcja radiograficzna wykrywa wewnętrzne pustki lub niepełny przepływ materiału, podczas gdy badania ultradźwiękowe wykrywają delaminację między warstwami. Dla każdej partii produktów linowych zaczepów przeprowadza się również destrukcyjne testy ciągnienia, potwierdzające, że ześlizgnięcie tulei występuje dopiero po przekroczeniu 90% minimalnego obciążenia rozerwania liny. Certyfikowane organizacje trzecie, takie jak TÜV czy Bureau Veritas, często audytują te procesy, aby upewnić się, że spełniane są międzynarodowe standardy podnoszenia.
Konfiguracje rdzenia liny i dystrybucja obciążenia
Wewnętrzna struktura rdzenia linowego zaczepu bezpośrednio decyduje o jego wydajności mechanicznej i przydatności do zastosowań. Konstrukcje z niezależnym rdzeniem liny (IWRC) zawierają stalowy rdzeń, zapewniając o 15–20% wyższą wytrzymałość na rozerwanie w porównaniu z alternatywami z rdzeniem włóknistym. To czyni IWRC preferowanym wyborem w aplikacjach ciężkich z linowymi zaczepami przekraczającymi 10-tonowe limity pracy lub działającymi w wysokich temperaturach powyżej 200°C.
Linie z rdzeniem włóknistym, wykonane z naturalnego sisalu lub syntetycznego polipropylenu, oferują wyższą elastyczność i redukują zmęczenie gięcia w aplikacjach wymagających szczelnego owijania wokół nieregularnych ładunków. Jednak ich właściwości chłonności wilgoci wymagają ocynowanych zewnętrznych pasów, aby zapobiec wewnętrznej korozji z czasem.
Dystrybucja obciążenia jest kolejnym istotnym czynnikiem projektowym. W wieloogniowych zestawach czterooogniowy linowy zaczep nie zwielokrotnia pojemności przez cztery. Ze względu na efekty kątowych obciążeń i asymetryczną dystrybucję napięcia, skuteczna pojemność zwykle zmniejsza się do około 2,8 razy w porównaniu do konfiguracji jednoogniowej przy kątach ugięcia 90 stopni. Inżynierowie muszą stosować odpowiednie trygonometryczne współczynniki redukcji podczas obliczania bezpiecznych obciążeń roboczych w przypadku operacji koszykowych, chokerowych czy pionowych.
Specyfikacje techniczne i parametry wydajnościowe
Wytrzymałość rozerwania i limity pracy (WLL)
Zależność między średnicą liny a bezpieczną wytrzymałością roboczą podlega międzynarodowym normom bezpieczeństwa. ASME B30.9 wymaga minimalnego współczynnika projektowego 5:1 dla linowych zaczepów, co oznacza, że wytrzymałość rozerwania musi być równa lub przekraczać pięciokrotność zaznaczonego limitu pracy. Ten ostrożny podejście uwzględnia dynamiczne obciążenia, absorpcję wstrząsów i stopniowe pogorszenie wytrzymałości wynikające z eksploatacji.
Korelacja średnicy do WLL zależy od konstrukcji liny i gatunku stali. Prasowany zaczep o średnicy 16 mm z konstrukcją 6×36 IWRC z drutami stalowymi o wytrzymałości 1960 MPa zwykle osiąga 2,5 tony WLL w pionowym podnoszeniu. Ulepszenie do stali plowowej o wytrzymałości 2160 MPa zwiększa tę wartość do 2,8 ton bez zmiany wymiarów fizycznych. Konfiguracje wieloogniowe wymagają dodatkowej redukcji: zaczep dwuogniowy pod kątem 60 stopni zachowuje tylko 87% pojemności pojedynczej nogi ze względu na składowe siły poziomej.
Tabela specyfikacji prasowanych linowych zaczepów
| Średnica liny (mm) | Rozmiar tulei (mm) | WLL pojedynczej nogi (tony) | Wytrzymałość rozerwania (kN) | Standard zgodności |
|---|---|---|---|---|
| 12 | 18 x 45 | 1.5 | 73.5 | ISO 4878 / EN 13414-1 |
| 16 | 24 x 60 | 2.5 | 122.5 | ASME B30.9 / ISO 4878 |
| 20 | 30 x 75 | 4.0 | 196.0 | EN 13414-1 / AS 3569 |
| 26 | 38 x 95 | 6.5 | 318.5 | ISO 4878 / ASME B30.9 |
| 32 | 48 x 120 | 10.0 | 490.0 | EN 13414-1 / ISO 4878 |
Wymagania dotyczące gatunku materiału i odporności na korozję
Wytrzymałość na rozciąganie drutów stalowych bezpośrednio wpływa na trwałość i żywotność zaczepów. Standardowe druty o wytrzymałości 1570 MPa wystarczają w ogólnych wnętrzach, podczas gdy ulepszona stal plowowa (1770 MPa) zwiększa odporność na zmęczenie o około 30%. Zdecydowanie ulepszona stal plowowa (1960–2160 MPa) staje się niezbędna w środowiskach morskich offshore czy w ciągłej pracy żurawi, gdzie koszty przestoju na wymianę przekraczają marże materiałowe.
Strategie ochrony przed korozją różnią się w zależności od intensywności narażenia. Galwanizacja ogniowa zapewnia minimum 275 g/m² powłoki cynkowej, zapewniając 10–15 lat ochrony w umiarkowanych atmosferach przemysłowych. Linowe zaczepy ze stali nierdzewnej (klasa AISI 316) eliminują ryzyko korozji galwanicznej w zakładach przetwórstwa chemicznego obsługujących roztwory kwasowe lub zasadowe, choć ich niższa wytrzymałość rozerwania o 20–25% wymaga kompensacji średnicy. W ekstremalnych aplikacjach morskich systemy duplexowe łączące ocynowane druty z powłoką polimerową osiągają ponad 25-letnią żywotność, co uzasadnia ich 40% koszt premium poprzez zmniejszoną częstotliwość wymiany i przeglądów.
Międzynarodowe standardy bezpieczeństwa i ramy zgodności
ISO 4878 i EN 13414 – podstawowe wymagania
ISO 4878:2020 ustala globalne benchmarki dla konstrukcji i testów linowych zaczepów. Tuleje do prasowanych złącz muszą osiągać minimalną wytrzymałość na ściskanie 400 MPa dla stopów aluminium i 500 MPa dla stali, z wydłużeniem przekraczającym 8%, aby zapobiec kruchości. Testy obciążenia próbnych wymagają, aby każdy zaczep wytrzymał 2,5-krotność swojego limitu pracy przez 60 sekund bez widocznych odkształceń ani ześlizgnięcia tulei przekraczającego 3 mm.
EN 13414-1 uzupełnia standardy ISO o specyficzne wymagania europejskiego rynku. Artykuł 5.3 nakłada obowiązek trwałych znaków identyfikacyjnych na wszystkie produkty linowe zaczepy, w tym kod producenta, datę produkcji, średnicę liny i limit pracy. Odtwarzalność musi sięgać certyfikatów materiałów, łącząc każdą partię produkcyjną z raportami z fabrycznych testów, które szczegółowo opisują chemię stali (węgiel ≤0,85%, mangan 0,60–1,60%) i właściwości mechaniczne. Nieprzestrzeganie tego prowadzi do braku znaku CE, ograniczając dostęp do rynku UE.
Oba standardy regulują także skład tulei. Tuleje aluminiowe muszą zawierać ≤0,05% miedzi, aby uniknąć korozji galwanicznej z ocynowanymi linami, podczas gdy tuleje stalowe wymagają udokumentowanej obróbki cieplnej z twardością pomiędzy 120–180 HB, balansując łatwość prasowania z odpornością na eksploatację – co jest kluczowym czynnikiem w aplikacjach z linowymi zaczepami o wysokiej pojemności.
ASME B30.9 i przepisy OSHA dla rynków amerykańskich
ASME B30.9-2018 Rozdział 9 reguluje użytkowanie linowych zaczepów w amerykańskich instalacjach przemysłowych. Sekcja 9-5.2 wymaga częstych inspekcji przed każdym zmianem oraz dokumentowanych okresowych inspekcji co najmniej raz na 12 miesięcy. Kryteria emerytacji obejmują widoczne pęknięcia tulei, zmniejszenie średnicy liny o więcej niż 10%, zerwane druty przekraczające 10% całkowitej długości w dowolnym nawoju, czy też dowody uszkodzeń termicznych.
OSHA 1926.251(c)(4) enforces te standardy, z grzywnami do $15,625 za każdy incydent. Nieautoryzowane zmiany w smyczy są surowo zabronione. Ważna rewalidacja wymaga testów destrukcyjnych próbek z tej samej partii produkcyjnej, a nie tylko wizualnej inspekcji poszczególnych smyczy. Kompleksowa dokumentacja – w tym data inspekcji, identyfikacja inspektora, identyfikator smyczy i sposób postępowania – jest niezbędna dla zgodności z przepisami i ochrony przed odpowiedzialnością.
Zastosowania przemysłowe i kryteria wyboru
Budownictwo, stoczniowiecstwo oraz operacje ciężkich podnośników to główne rynki dla produktów ze smyczy drutowych tłoczonych, gdzie kompaktowe zakończenia pierścieniowe i wysoka nośność są kluczowe. Kranów wieżowych zwykle używane są smycze 32–40 mm o nośności od 15 do 25 ton, podczas gdy wielonogie smycze stoczniowe (np. czteronogie) radzą sobie z nieregularnymi kształtami przy stabilnych pionowych podnoszeniach do 30 metrów.
Konfiguracja zaczepu silnie wpływa na efektywną nośność. Zaczepy koszowe zapewniają około 200% nośności pionowej pod kątem poniżej 120°, podczas gdy zaczepy choker redukują nośność do około 75% ze względu na naprężenia gięciowe. Korekty obciążenia pod kątem następują według trygonometrycznego de-ratingu: 60° od pionu zmniejsza nośność nogi do 87%, 45° do 71%.
Uwagę na zmęczenie drutu wpływają promienie krawędzi obciążenia. Ostre krawędzie mogą skrócić żywotność nawet o 80%. ASME B30.9 zaleca minimalne promienie krawędzi wynoszące 2× średnicę drutu, przy czym 3× oferuje optymalną odporność na zmęczenie. Specyfikacje zakupowe często wymagają ochraniaczy narożników lub smyczy z zintegrowanymi osłonami krawędziowymi, aby chronić zarówno drut, jak i ładunek – co jest ważnym uwzględnieniem przy specyfikacji wysokowydajnych zespołów smyczy drutowych.
Lista kontrolna dla kupujących B2B
Certyfikaty stron trzecich stanowią fundament oceny dostawców smyczy drutowych. Proszę o raporty testowe dotyczące konkretnych partii z rzeczywistymi wartościami siły rozrywającej, a nie danych ogólnych. Certyfikaty powinny zawierać numery seryjne umożliwiające śledzenie, powiązane z trwałymi oznakowaniami na każdej smyczy.
Audytuj kontrole procesowe dostawców, w tym kalibrację pras hydraulicznych, inspekcje materiałów pierścieniowych i kwalifikacje młynów drutowych. Zakup drutu z młynów certyfikowanych wg ISO 9001 z udokumentowaną śledzalnością gwarantuje stałą jakość smyczy drutowych i ogranicza ryzyko łańcucha dostaw.
Całkowity koszt posiadania często sprzyja smyczy premium. Smycze tłoczone ze stali nierdzewnej, ceny których są o 140% wyższe niż galwanizowanych odpowiedników, mogą osiągnąć nawet 300% dłuższą żywotność w środowiskach korozji, redukując wymiany i przestoje. Kute łączniki główne dodatkowo zwiększają trwałość, generując premię 25%, jednocześnie zapobiegając przedwczesnej deformacji.
Moduł FAQ
P1: Jaki jest minimalny współczynnik bezpieczeństwa wymagany dla smyczy drutowych tłoczonych zgodnie z ASME B30.9?
ASME B30.9 nakłada minimalny współczynnik projektowy 5:1, co oznacza, że siła rozrywająca smyczy musi być równa lub przekraczać pięciokrotność zaznaczonego limitu pracy. Ten współczynnik uwzględnia dynamiczne obciążenia, degradację przez zużycie i zapewnia margines bezpieczeństwa przed nieprzewidywalnymi naprężeniami eksploatacyjnymi. Niektóre specjalistyczne aplikacje (platformy do podnoszenia osób) wymagają współczynników 10:1 zgodnie z ASME B30.23.
P2: Jak zweryfikować autentyczność jakości tłoczenia pierścieni podczas audytów dostawców?
Proszę o dostęp do protokołów testów niedestrukturywnych (raporty RTG czy ultradźwiękowe) z ostatnich partii produkcyjnych. Przejrzyj próbki smyczy pod kątem jednorodności ściskania pierścienia – prawidłowe tłoczenie tworzy stałe zmniejszenie średnicy na całej długości pierścienia bez widocznych wypukłości. Domagaj się testów świadkowych, w których próbka smyczy z Twojego zamówienia zostanie poddana testom rozrywającym, potwierdzając, że drut ulega awarii przed poślizgiem pierścienia. Legitymni producenci utrzymują kalibrowane prasy hydrauliczne z cyfrowym monitorowaniem ciśnienia i przechowują dane o siłach ściskania dla każdego procesu produkcyjnego.
P3: Czy smycze drutowe tłoczone można naprawiać lub rewalidować po uszkodzeniu?
Nie. ASME B30.9 Sekcja 9-5.2.3 wyraźnie zabrania napraw smyczy drutowych, w tym wymiany pierścieni czy spawania drutu. Gdy smycza tłoczona spełnia kryteria emerytalne (przerwane druty, zmniejszenie średnicy, uszkodzenia pierścienia), musi zostać definitywnie wycofana z użytku. Usługi “rewalidacji”, które oferują przywrócenie uszkodzonych smyczy, naruszają normy bezpieczeństwa i stwarzają zagrożenie odpowiedzialności. Tylko oryginalny producent może dostarczyć nowe pierścienie do nieszkodzonych odcinków drutu, a takie prace wymagają całkowitego demontażu i ponownego tłoczenia w warunkach kontrolowanych, równorzędnych z nową produkcją.
Podsumowanie
Smycze drutowe tłoczone łączą solidną nośność z elastycznością w zakresie zgodności z normami ISO, ASME i EN. Decyzje zakupowe powinny preferować produkty certyfikowane przez strony trzecie z przejrzystą śledzalnością materiałów, natomiast protokoły konserwacyjne muszą być zgodne z lokalnymi mandatami inspekcyjnymi, by zapewnić bezpieczeństwo eksploatacji i zgodność z przepisami. Technologia hydraulicznego tłoczenia pierścieni zapewnia lepsze proporcje wytrzymałości do wagi w porównaniu z montażami mechanicznymi, co czyni te smycze niezastąpionymi w ciężkim przemyśle liftingowym, gdzie niezawodność bezpośrednio wpływa na ciągłość operacji i bezpieczeństwo pracowników. Dzięki zrozumieniu specyfikacji technicznych, nauki materiałowej i ram regulacyjnych dotyczących smyczy drutowych tłoczonych, kupujący B2B mogą podejmować świadome decyzje, balansujące inwestycję początkową z wydajnością całego cyklu życia, redukując całkowity koszt posiadania przy zachowaniu niezachwianych standardów bezpieczeństwa w wymagających zastosowaniach liftingowych.
